一、产品简介

      TSI721（JXW721）PCIe转RapidIO高速数据传输卡，以 PCIe 扩展 SRIO 光纤接口形式，提供用户应用 RapidIO 协议进行数据传输的解决方案。其主要功能包括JXW721芯片基础电路、可扩展的高速 QSFP+光模块接口，支持Windows，Linux，麒麟等操作系统的驱动和API函数，板卡支持全国产芯片替代。支持商业级和工业级开发。

二、板卡功能框图

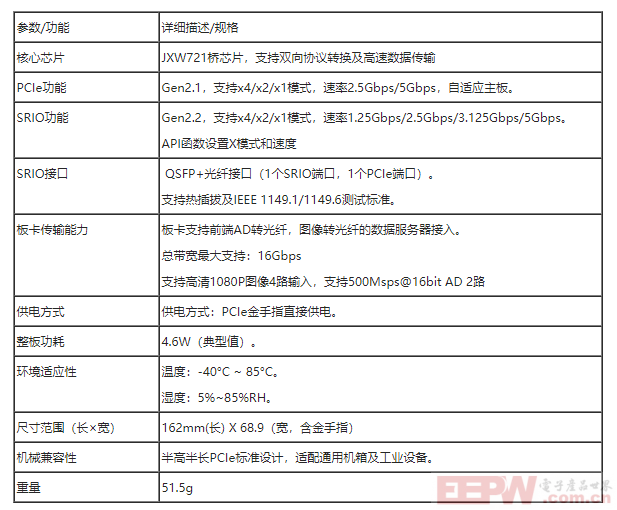

三、产品规格

四、适配平台

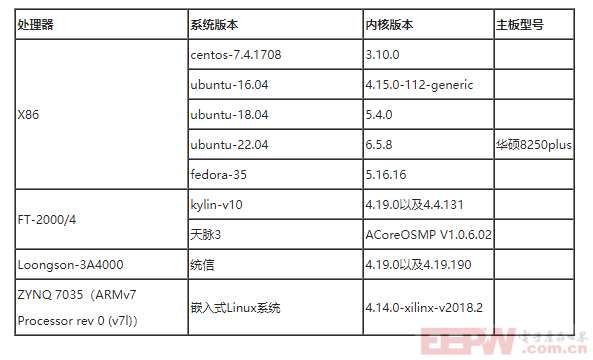

      TSI721 （JXW721）PCIe转RapidIO高速数据传输卡为转接桥接板卡，适配不同的主板和操作系统，一般使用商用计算机处理器即可满足硬件使用需求。    具体系统相关软硬件环境需求如下：    1.CPU 处理器架构及型号没有特殊要求，推荐选用龙芯、ARM、x86 架构    2.操作系统推荐使用 Linux，内核版本 3.10.0及以上，发行版本推荐使用：centos7.4/8.2    3.驱动程序推荐使用 JXW721官方驱动    4.驱动安装环境要求 Linux 系统没有内置的 RAPIDIO驱动，查看方法如下：    执行如下指令：    grep RAPIDIO /boot/config-$(uname -r)    查看 CONFIG_RAPIDIO 是否已配置：    如果已经配置上，则需要重新定制内核，去掉.config中 CONFIG_RAPIDIO相关配置选项并 重新编译，使用新编译出的内核（如果使用推荐的 Linux 发行版本可忽略此步骤）。    软件硬件适配平台列表：表4.1 SDK软件测试通过的处理器及系统版本列表（包括但不仅限于此列表）

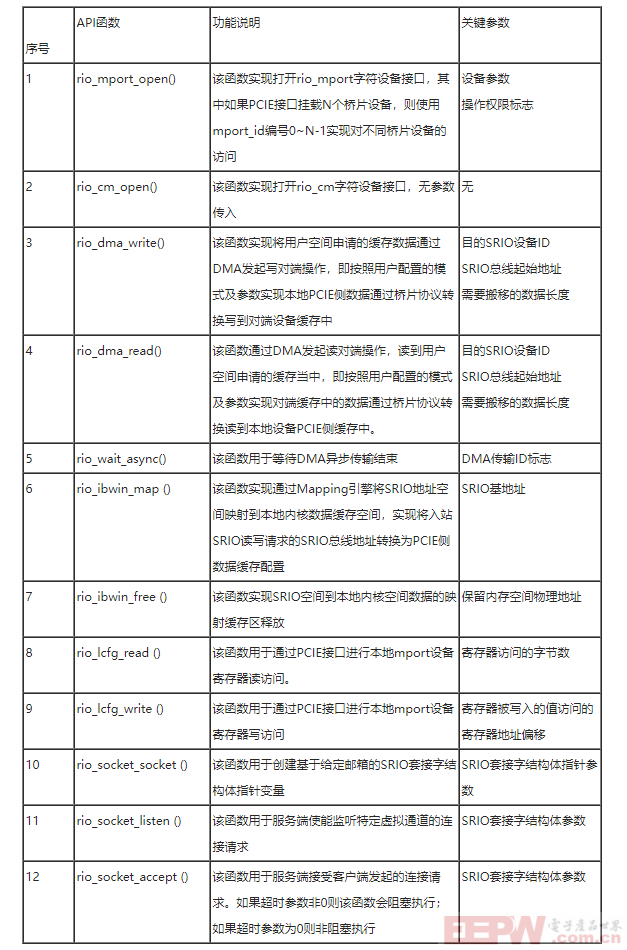

五、函数说明

      为方便用户节省开发时间，我们封装了丰富的API函数，下面列举部分常用函数及其说明

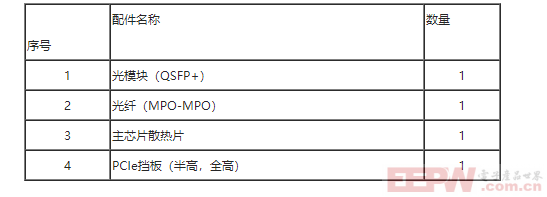

六、板卡配件

七、板卡应用

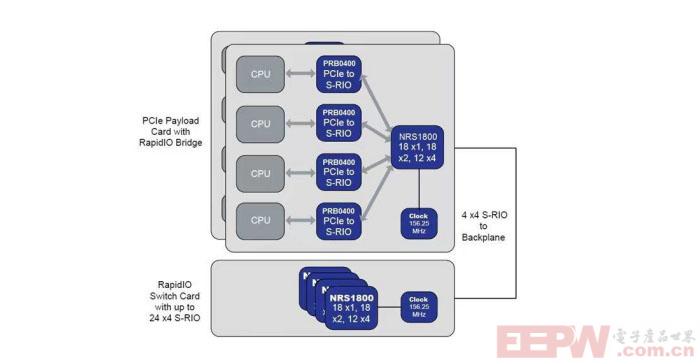

7.1 在国防应用中:

      JXW721 支持具备 PCIe 接口的处理器实现 RapidIO 网络互连。将 JXW721与井芯微的RapidIO Gen2 交换芯片结合使用，带有各型号处理器的有效载荷处理器卡可以与 RapidIO Gen2互连系统一起工作。

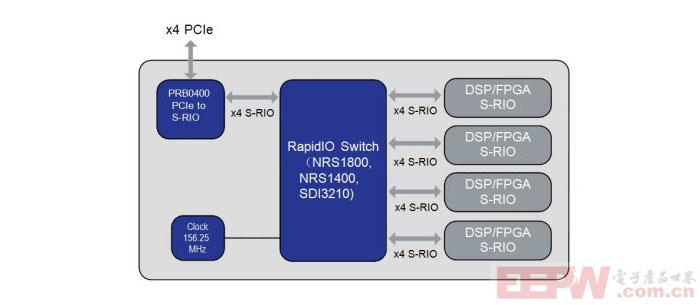

7.2在视频和图像应用中：

      系统设计人员需要大量的 DSP或者 FPGA来执行编码/解码/转码操作，或者对大型数据阵列进行 FFT（快速傅里叶变换）。RapidIO协议最适合这种 DSP/FPGA集群要求。在此类应用中，设计人员需要在PCIe网络和RapidIO网络，DSP或FPGA集群之间建数据通道。JXW721非常适合这种应用场景。

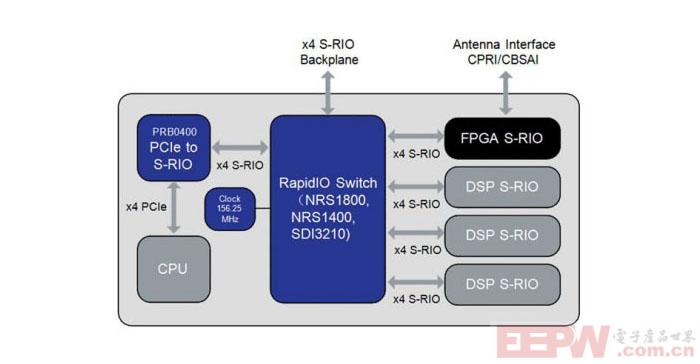

7.3 无线应用：

      在无线基站中，基带处理卡（LTE，WiMAX，WCDMA和TD-SCDMA）采用的互连技术是 RapidIO。 通过 RapidIO网络连接一组 DSP、处理器和 FPGA集群，用于数据处理。

      JXW72为无线设备制造商提供了一个额外的设计选项，在以RapidIO为主的基带卡中使用具有卓越 MIPs的处理器。RapidIO是设备之间的互连总线，并用于背板互连。处理器基于 RapidIO的消息传输机制，可以与基带卡上的其他 RapidIO设备一起工作。
