FMC子卡设计原理图:FMC228-四路1.2Gsps 16bit DA FMC子卡 模拟信号采集板卡
Hexiaoyan91 | 2025-05-22 14:46:46    阅读:7   发布文章

一、板卡概述

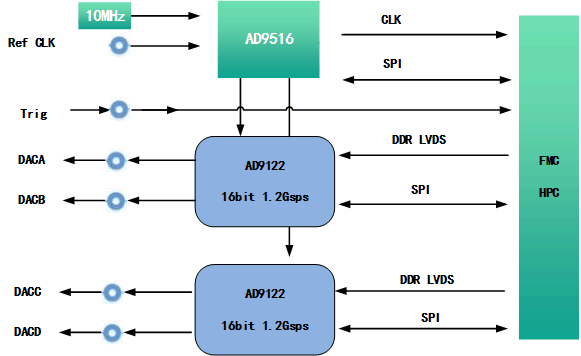

      FMC228 板卡可实现宽波段、四通道、16位、1.2Gsps(600Msps直接射频综合)DAC功能,时钟可采用内部时钟源(可选择锁定到外部参考),或外部提供的采样时钟。此外还为用户提供定制采样控制的触发器输入。FMC228在机械上和电气上符合FMC标准(ANSI/VITA 57.1)。该卡具有多引脚连接器、前面板I/O,可以在传导冷却环境中使用。模拟信号以交流电方式耦合到前面板上的SSMB 同轴连接器上。FMC228允许通过串行通信总线对时钟源进行灵活的控制。

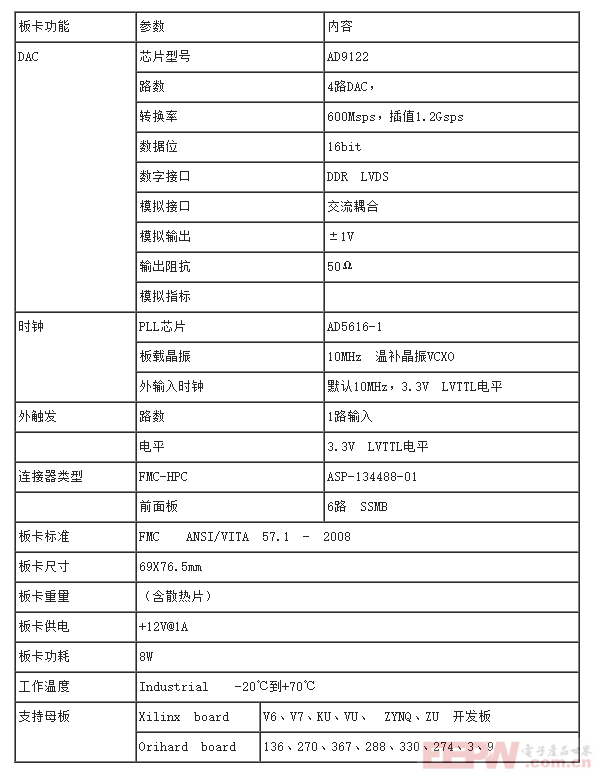

二、性能指标

三、软件支持




    提供ISE或者Vivado版本的 FMC接口 DA输出,时钟配置、外触发接入的参考测试程序,支持的FPGA型号或者板卡见说明书表格。


四、应用领域


    超大带宽的波形生成、直接射频转换、 软件定义的无线电(SDR)、无线电探测和声波定位、超宽带数字接收机、媒体设备、航空航天和测试仪器。
